■ 电阻范围：1uΩ - 20kΩ
■ 最高电阻精度：0.1%，电阻分辨率：1uΩ
■ 最高采样率约50次/秒
■ 4.3寸24色彩色触摸液晶屏480×272分辨率
■ R,LPR,等多种测试功能组合
■ 低电阻测试模式，有效保护被测件
■ 失调电压补偿功能（OVC）
■ 用户自校准功能(0 ADJ)
■ 统计功能，提供CpK，Cp等统计量
■ 截屏功能，数据记录功能
■ 同时输出10档档比较结果（超限，合格以及讯响）
■ 可通过USB HOST自动升级仪器操作软件
■ 中英文可选操作界面
■ 符合LXI C类标准
■ Handler接口用于实现联机操作

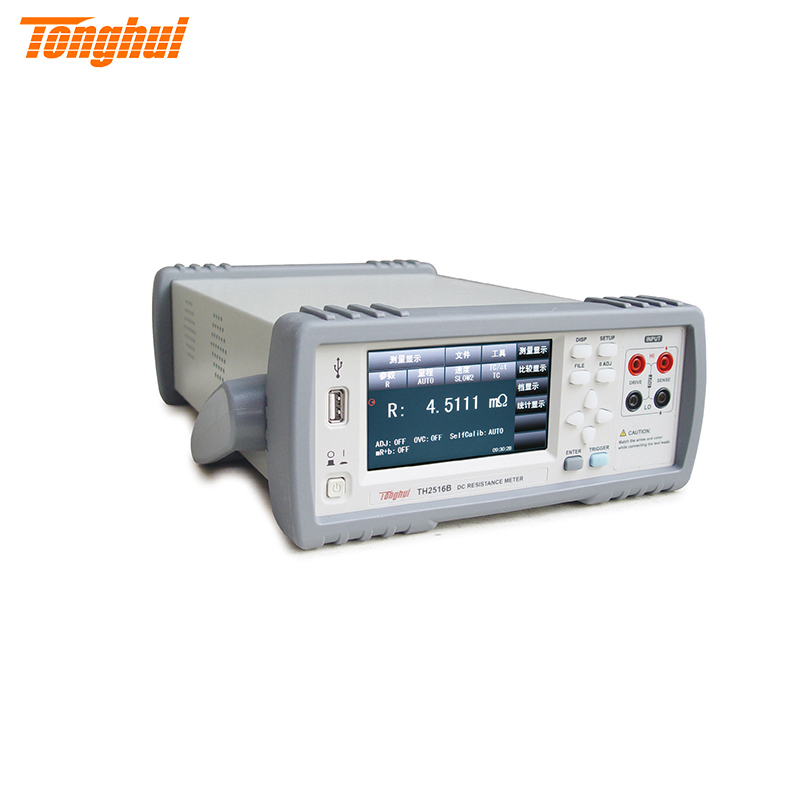

■ TH2516B直流电阻测试仪采用当前主流的32bits CPU和高密度SMD贴装工艺，带触摸功能的24位色4.3英寸彩色液晶屏，界面清爽、操作便捷；0.1%的最高电阻测量精度及1uΩ最小电阻分辨率，其适用于继电器接触电阻、接插件接插电阻、导线电阻、印制板线路及焊孔电阻等；其超高速的测试速度以及通过handler接口可以输出3档不同边界的比较结果信号，便于生产线上的自动化操作。
产品型号 | TH2516B | ||||
显示器 | 24位色；分辨率为480X272的彩色TFT LCD显示器 带触屏功能 | ||||
读数位数 | 4位半 | ||||
电阻测量 | |||||
测量范围 | 1μΩ-20kΩ | ||||
电阻量程 | 电流 | 分辨率 | 准确度Rd%+字 | 温度系数 | |
20 mΩ | 1A | 1μΩ | 0.100+3 | 100ppm | |
200mΩ | 1A | 10μΩ | 0.1+2 | 50ppm | |
2Ω | 100mA | 100μΩ | |||
20Ω | 10mA | 1mΩ | |||
200Ω | 1mA | 10mΩ | |||
2kΩ | 100μA | 100mΩ | |||
20kΩ | 1Ω | ||||
测量功能 |
| ||||
电阻测量时间 | FAST：10ms；MED：25ms；SLOW1：115ms；SLOW2：455ms以上为DISPLAY OFF，当DISPLAY ON另加20ms。 | ||||
测试端配置 | 四端 | ||||
测量平均设置 | 1-255 | ||||
清“0” | √ | ||||
量程切换 | 自动、手动 | ||||
触发方式 | 内部、手动、外部、总线 | ||||
电源频率选择 | √（避免电源噪声干扰） | ||||
测量设置参数保存 | 30组 | ||||
低电压测量 | 开路电压：≤ 40mV有效量程：2Ω, 20Ω, 200Ω, 2kΩ | ||||
热电势消除 | √ | ||||
统计功能 | 平均值、最大值、最小值、总标准偏差、采样标准偏差、工程能力指数（分散性Cp、偏向性CpK） | ||||
Beep工作状态 | 比较器、按键 | ||||
按键锁定 | √ | ||||
比较判别 | |||||
比较器 | 信号输出 | HI/IN/LO | |||
| |||||
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 四端测试电缆 | TH26050S | ||||
| 选配 | |||||
| 配件名称 | 型号 | ||||
| 低电阻探针夹具 | TH26065 | ||||
