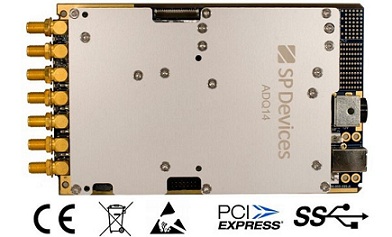

ADQ14是一款多功能14位高端数据采集平台,其具备的高精度、高速采样率、高带宽等特点,旨在满足具挑战性的测量任务。
特点:
1-4通道,以及多板同步
每通道500MSPS,高可达2GSPS
3.2GBytes/s的数据传输率
开放FPGA用于实时DSP
adq14开发工具包:
FPGA开发用于定制应用
实时信号处理
特征:
多达4个模拟通道
每通道采样速率高可达2GSPS(2通道版本)
14位垂直分辨率
直流耦合模拟带宽高达1.2GHz
交流耦合模拟带宽1.2GHz
内部、外部时钟参考
时钟参考输出
内部、外部触发
触发输出
多通道同步
实时操作的时间戳
2GB数据存储
PXIe/PCIe/USB3.0接口
应用:
雷达
激光雷达
无线通信
高速数据记录
测试与测量
超声测距
短脉冲捕获
光谱
优势
可供选择的不同PC总线接口,应用于不同平台。
多种采样率选项支持多种产品和流水线维护,以优化成本
高级系统的实时定制处理解决方案
“SP Devices”提供定制化服务,可以快速集成到医疗成像系统中,降低厂商成本。
灵活的数字化解决方案
ADQ14的配置满足各类测量需求。选择直流或交流耦合的前端和采样速率。直流耦合前端还可获得可变增益。
1-4个可选择通道数,通过同步的几个ADQ14可获得进一步扩展。
典型的测量情况下有几种固件选项。FPGA开放结构下可启用自定义固件。
选择佳系统设计的主机接口。其构成因素设置将通信接口连接到主机上,和ADQ14的机械性能一致。
软件开发包用于实施应用程序。可用于Windows和大部分Linux系统。
